通过nginx实现安全访问和高可用

前言

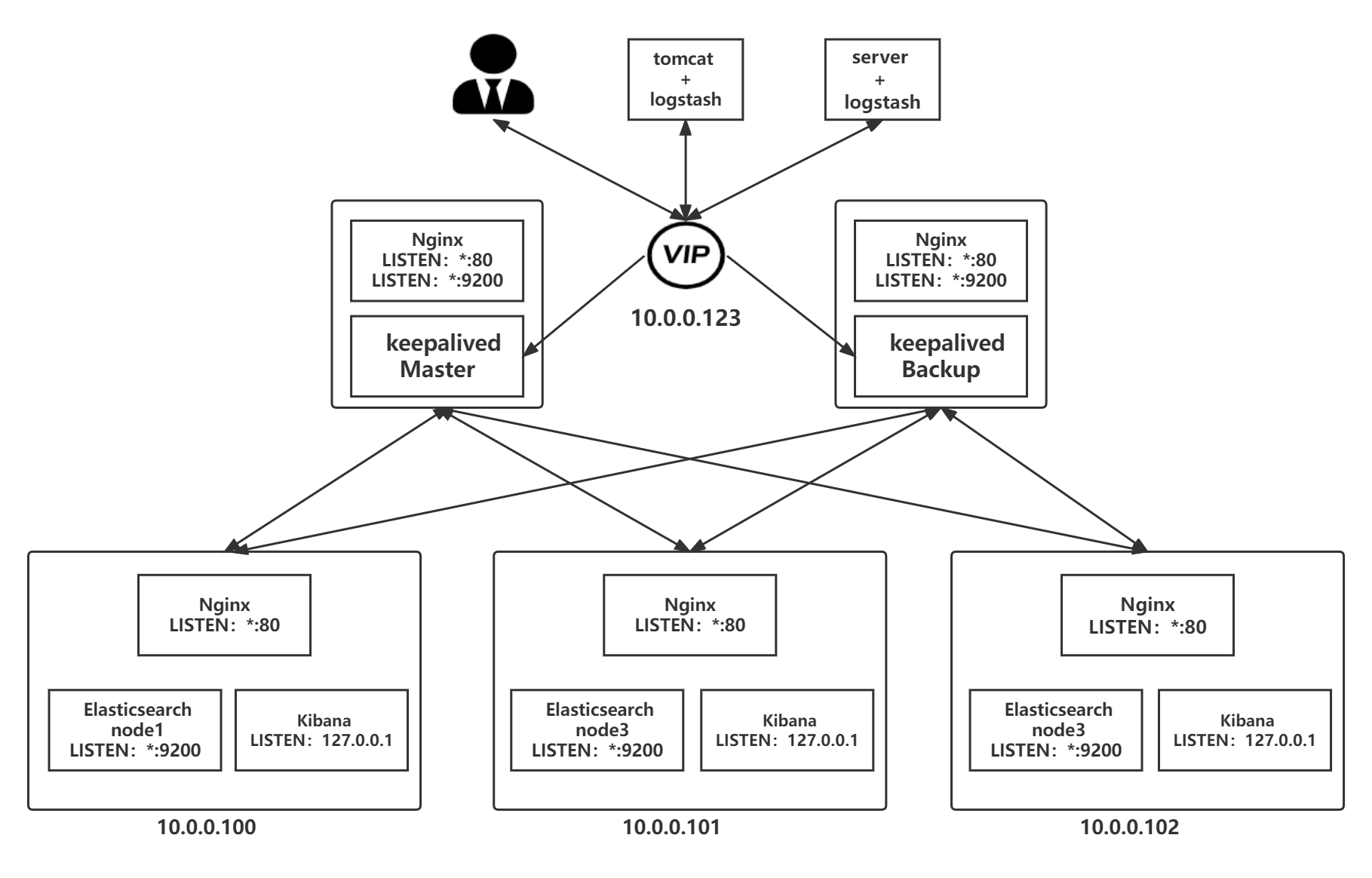

es企业架构
  • 在生产中，通常不是直接访问Kibana，而是通过nginx或haproxy等反向代理应用来进行访问
  • Kibana为了容错，通常在每台Elasticsearch安装一个，这样即使一台Kibana出现问题，nginx或haproxy就会发现，进而将请求调度到其他的Kibana主机上
  • 其他应用收集来的日志信息，也并不是直接发送给Elasticsearch，而是发送给负载均衡，再由负载均衡将信息交给Elasticsearch，这样即使Elasticsearch主机的IP发生变化，也无需在每台Logstash修改指向的Elasticsearch地址，只需在负载均衡上修改即可

注意事项

  • nginx在中间充当反向代理时，因为kibana与es的交互过多，所以产生的大量的日志，生产中可以考虑将nginx的日志关掉，或者定期进行清理
  • 配置完反向代理后，Kibana和logstash所指向的节点应为nginx的VIP

通过nginx代理 实现Kibana的安全访问

Elasticsearch + Kibana + nginx 主机配置

Elasticsearch配置

  • 省略…

Kibana配置

  • 安装后，无需任何配置，让其监听默认的localhost
root@es-node1:~# vim /etc/kibana/kibana.yml
#以下两项为默认值，及默认值监听在本地主机
#server.port: 5601
#server.host: "localhost
...

#启动kibana 并设为开机自启动
root@es-node1:~# systemctl enable --now kibana.service

#观察端口是否开启
root@es-node1:~# ss -ntl|grep 5601
LISTEN   0        511            127.0.0.1:5601          0.0.0.0:*

nginx配置

  • 使用nginx将访问kibana的请求转发到本机的127.0.0.1:5601，并加上账号密码的安全验证，防止恶意访问进行删除Elasticsearch索引数据等操作
  • 安装过程省略…

生成密码

#Centos安装包
yum -y install httpd-tools
#Ubuntu安装包
apt -y install apache2-utils

#创建用户并非交互式创建密码，-c创建新的文件，-b非交互式
root@es-node1:~# htpasswd -cb /apps/nginx/conf/.htpasswd user1 666666
Adding password for user user1

#需要创建第二个用户时，不要加-c，否则会清空之前的内容
root@es-node1:~# htpasswd -b /apps/nginx/conf/.htpasswd user2 888888
Adding password for user user2

#查看密码文件是否生成
root@es-node1:~# ll /apps/nginx/conf/.htpasswd
-rw-r--r-- 1 root root 88 Mar 18 17:30 /apps/nginx/conf/.htpasswd
root@es-node1:~# cat /apps/nginx/conf/.htpasswd
user1:$apr1$SE8LxZ2D$yhGBW1WGrHyLPwcCnuCoy1
user2:$apr1$jLkHg9PS$7.oEVTwmdlKg0NrFlRYYX1

修改nginx配置文件

[root@centos8 ~]# vim /apps/nginx/conf/conf.d/pc.conf
server {
...
    location / {
        proxy_pass http://127.0.0.1:5601; #转发到本机
        auth_basic "please login"; #指定登录提示语
        auth_basic_user_file /apps/nginx/conf/.htpasswd; #指定账号密码文件
    }
...
}

总结

  • 另外两台主机进行同样的配置

nginx + keepalived 主机配置

keepalived 配置

安装过程省略…

nginx 配置

安装过程省略…

  • 注意：这里的nginx就无需再配置密码验证了，因为后端的三台es已经配置了密码验证

配置反向代理

[root@nginx ~]# vim /apps/nginx/conf/nginx.conf
http {
    upstream kibana { #注意要在http语句块配置
        server 10.0.0.100:80 weight=1 fail_timeout=10s max_fails=3;
        server 10.0.0.101:80 weight=1 fail_timeout=10s max_fails=3;
        server 10.0.0.102:80 weight=1 fail_timeout=10s max_fails=3;
    }
    include /apps/nginx/conf.d/*.conf; #定义子配置文件
...

#创建子配置文件所需目录
[root@nginx ~]# mkdir /apps/nginx/conf.d/

引用反向代理

[root@nginx ~]# vim /apps/nginx/conf.d/kibana.conf
server {
    listen 80;
    server_name kibana.com;
    location  / {
        proxy_pass http://kibana;
    }
}

总结

  • 另外一台主机同理

-

通过nginx代理访问elasticsearch 从而实现日志写入

nginx 配置

安装过程省略…

  • 注意：这里的nginx就无需再配置密码验证了，因为后端的三台es已经配置了密码验证

配置反向代理

  • 转发到后端es的9200
[root@nginx ~]# vim /apps/nginx/conf/nginx.conf
http {
    upstream elasticsearch { #注意要在http语句块配置
        server 10.0.0.100:9200 weight=1 fail_timeout=10s max_fails=3;
        server 10.0.0.101:9200 weight=1 fail_timeout=10s max_fails=3;
        server 10.0.0.102:9200 weight=1 fail_timeout=10s max_fails=3;
    }
    include /apps/nginx/conf.d/*.conf; #定义子配置文件
...

#创建子配置文件所需目录
[root@nginx ~]# mkdir /apps/nginx/conf.d/

引用反向代理

[root@nginx ~]# vim /apps/nginx/conf.d/elasticsearch.conf
server {
    listen 9200; #监听9200端口
    location  / {
        proxy_pass http://elasticsearch;
    }
}

访问测试

  • 通过浏览器测试访问的话可以发现每次都轮询转发到不同的es节点
  • 访问VIP
[root@client ~]# curl 10.0.0.123:9200
{
  "name" : "node-1", #浏览器访问：node1 ~ node2 ~ node3
  "cluster_name" : "azheng-application",
  "cluster_uuid" : "dSzmWLlRQBKSCRc0CPznRg",
  "version" : {
    "number" : "7.16.3",
    "build_flavor" : "default",
    "build_type" : "deb",
    "build_hash" : "4e6e4eab2297e949ec994e688dad46290d018022",
    "build_date" : "2022-01-06T23:43:02.825887787Z",
    "build_snapshot" : false,
    "lucene_version" : "8.10.1",
    "minimum_wire_compatibility_version" : "6.8.0",
    "minimum_index_compatibility_version" : "6.0.0-beta1"
  },
  "tagline" : "You Know, for Search"
}

logstash 收集日志进行测试

安装logstash

[root@server src]# rpm -i logstash-7.16.3-x86_64.rpm

配置日志收集

[root@server ~]# vim /etc/logstash/conf.d/system_messages.conf

Kibana 添加索引信息

  • 注意要通过负载均衡访问

添加索引

  • app1-system-log-*
